Monitoreo de taludes
e infraestructura.
Con mediciones GNSS analizamos cómo se mueve su terreno o su infraestructura y seguimos su evolución en casi tiempo real, para ayudarle a planificar inspecciones, mantenimiento y medidas preventivas.
¿El movimiento se está estabilizando o está acelerando hacia una posible ruptura? Le ayudamos a interpretar las mediciones y a evaluar esa evolución con información actualizada.
El alcance se define para su proyecto, comenzando con un piloto.

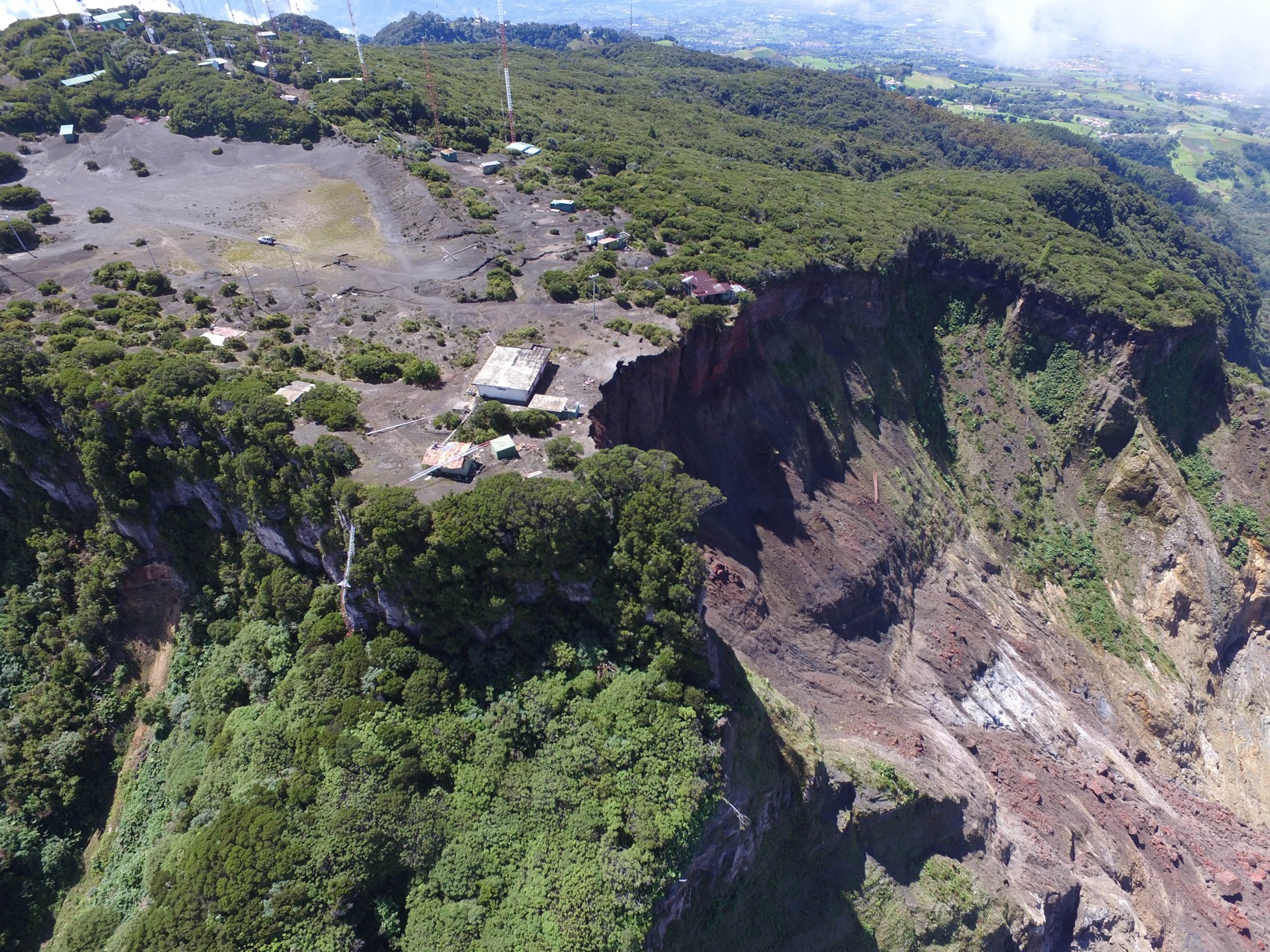

IRAZÚ · VISTA DEL BORDE DESDE DRON

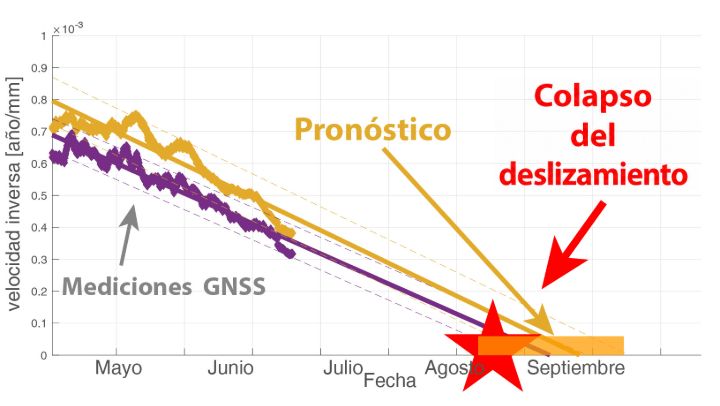

Velocidad inversa, pronóstico y colapso del 26 de agosto de 2020.
Taludes de carreteras · Laderas con infraestructura · Torres de telecomunicaciones · Obras
Un seguimiento adaptado a su sitio.
Una grieta o un desplazamiento observado plantea una pregunta concreta: ¿el movimiento se mantiene, disminuye o está acelerando? TerraRisk combina mediciones y análisis para responderla y orientar el seguimiento en casi tiempo real.
Medir los puntos relevantes
Definimos una red GNSS sobre el terreno o la infraestructura, con una referencia estable y observación continua o una frecuencia adecuada al movimiento esperado.
Identificar los cambios
Revisamos la calidad de los datos, calculamos desplazamientos y velocidades, y analizamos si la tendencia requiere una revisión en campo.
Interpretar los resultados
Explicamos lo que muestran las mediciones y acordamos con su equipo la frecuencia de análisis y las revisiones necesarias.
Ejemplos de instalación en terreno e infraestructura

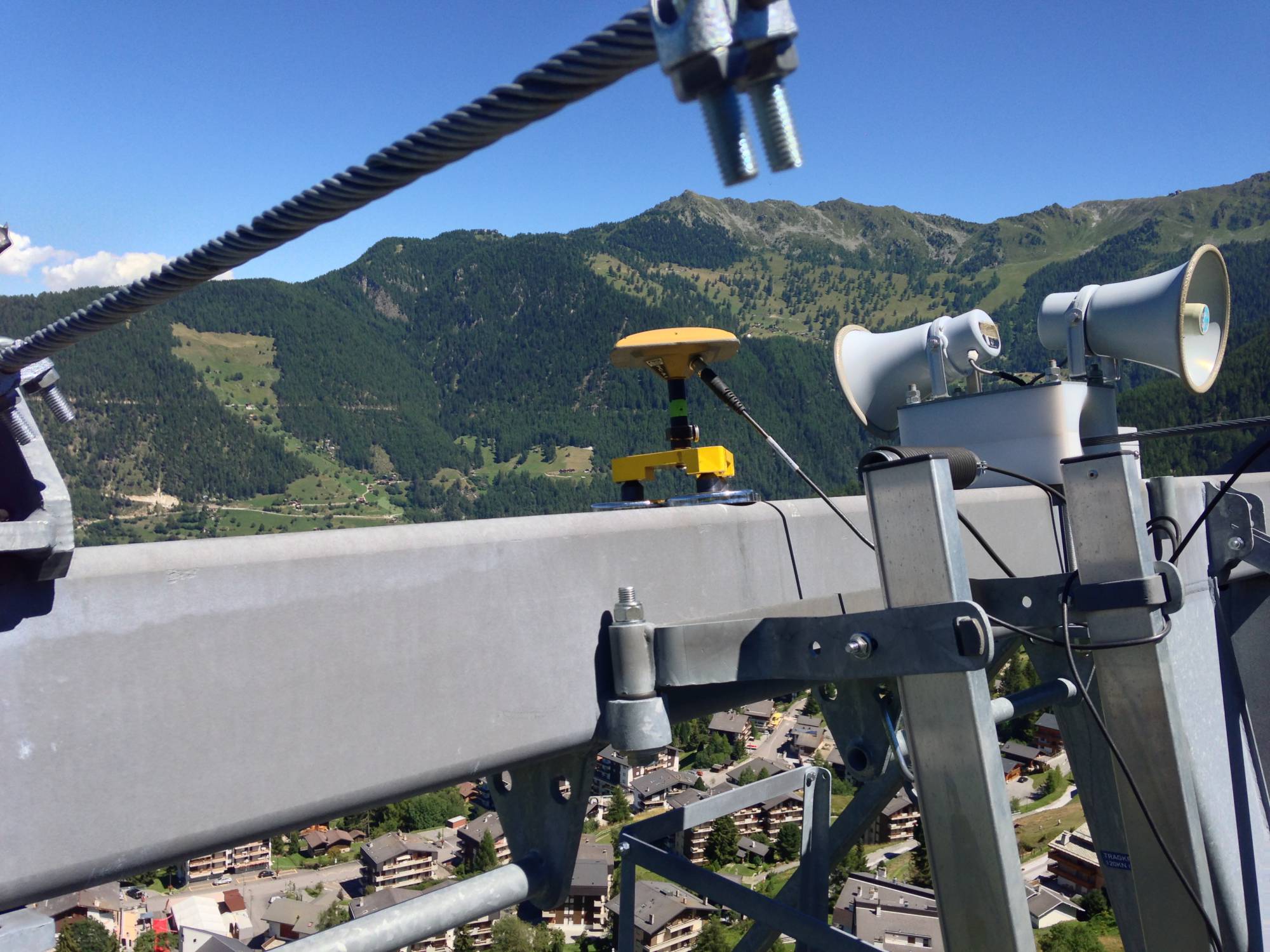

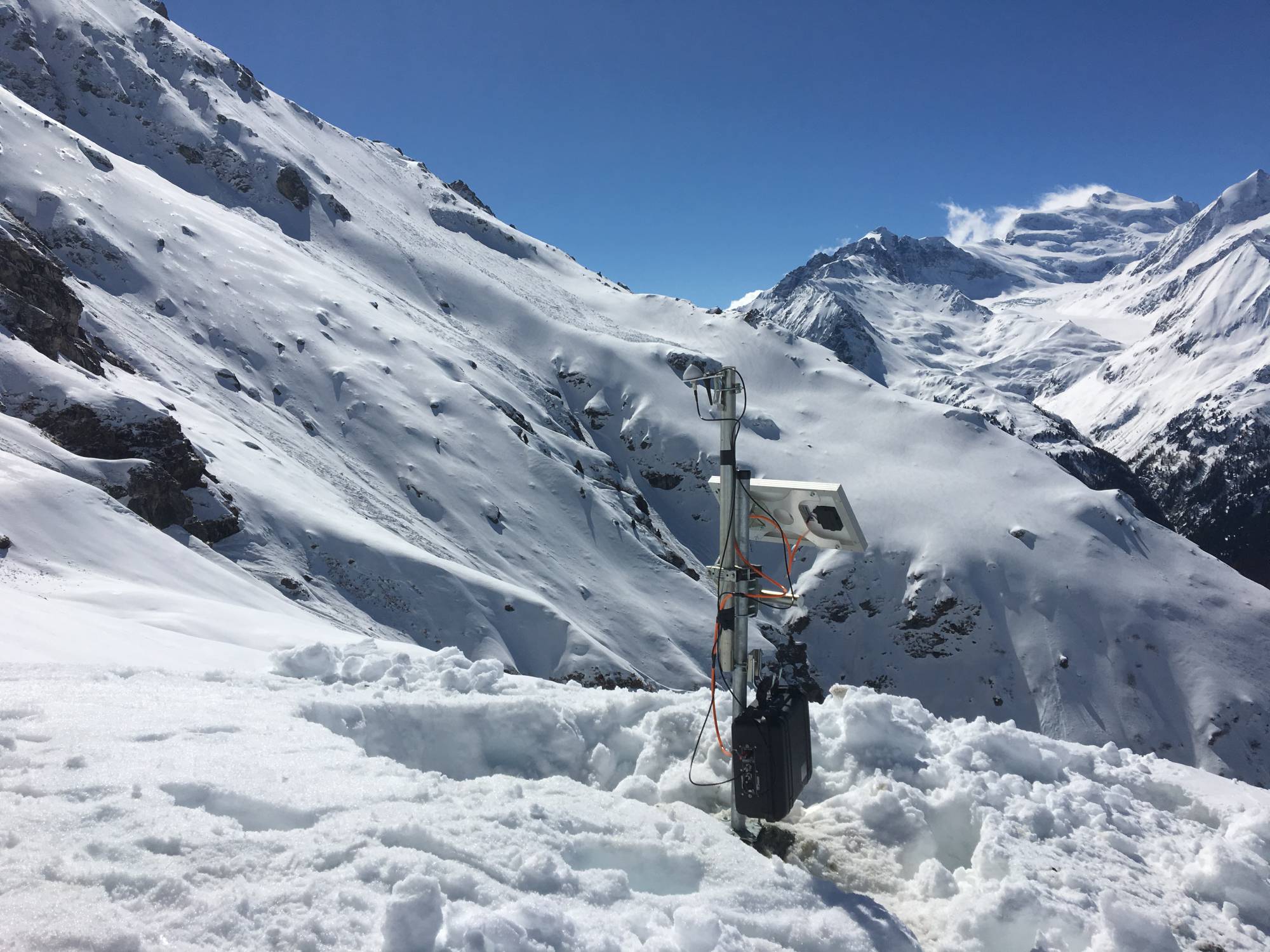

Una estación puede instalarse sobre el terreno o fijarse a una estructura para seguir su movimiento. Estas fotografías de Glaciorisk ilustran ambas aplicaciones.
La instalación, las comunicaciones y el mantenimiento se definen en la propuesta según las condiciones y los accesos del sitio.
El movimiento de su activo,
en una interfaz gráfica.

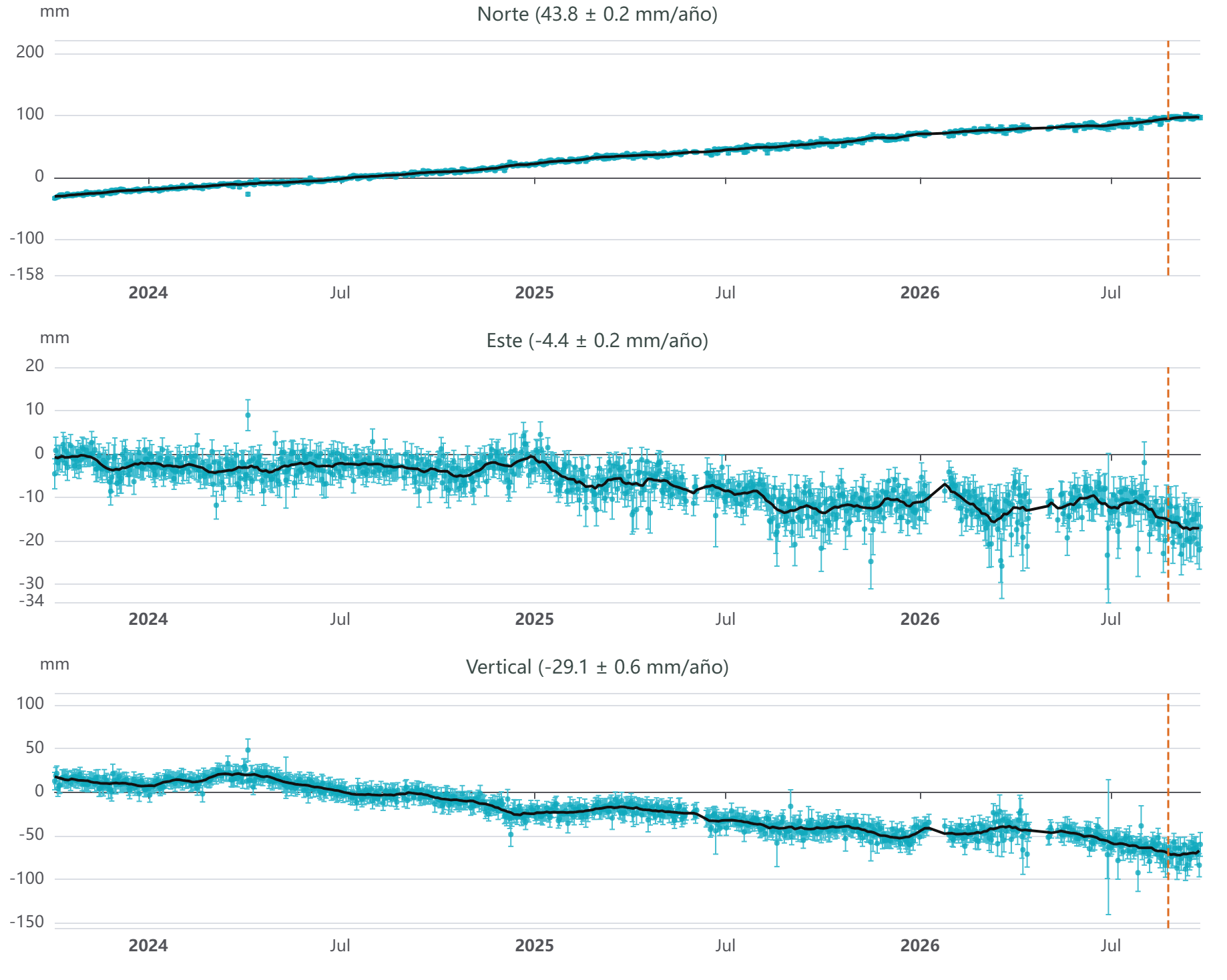

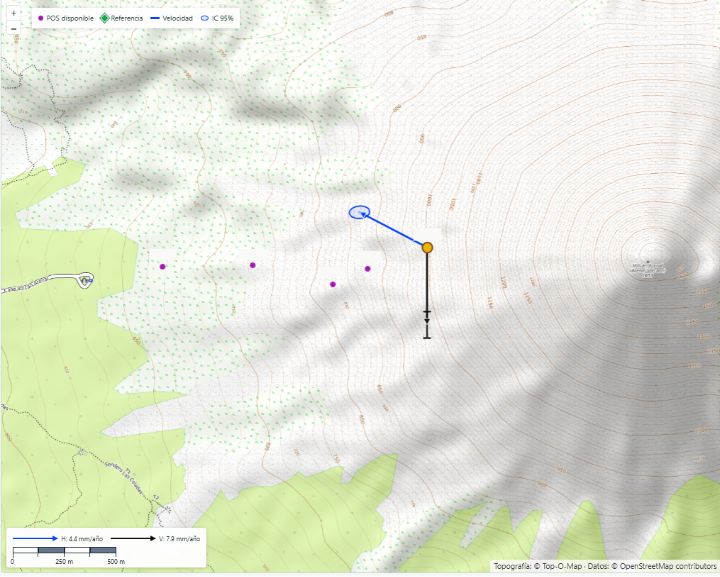

Consulte dónde se encuentran los puntos de monitoreo y cómo cambia su posición con el tiempo. Los mapas y las series permiten revisar la dirección, la velocidad y la evolución del movimiento, con actualizaciones en casi tiempo real según la configuración del sitio.
El mapa y la serie de tiempo corresponden a puntos de monitoreo distintos. Las imágenes muestran el tipo de resultados que puede consultar; la presentación y la frecuencia de actualización se definen para su proyecto.
- Mapa de los puntos de monitoreo y de la referencia utilizada.
- Series de desplazamiento y velocidad, con fechas, unidades e incertidumbre.
- Informes de evolución con interpretación y revisión de la calidad de los datos.
- Revisiones e interpretación según la frecuencia acordada con su equipo.
El caso del deslizamiento del Irazú.
En el Irazú, participé en el seguimiento GNSS del bloque que colapsó el 26 de agosto de 2020. La pregunta era concreta: ¿el terreno seguía moviéndose a una velocidad estable o estaba acelerando hacia una ruptura? Las mediciones permitieron seguir esa evolución y estimar una ventana de posible colapso con meses de antelación.
Desde mayo de 2020 observamos una aceleración progresiva. Calculamos la velocidad del movimiento y analizamos su inversa: cuando esa tendencia disminuye hacia cero, su extrapolación permite estimar una fecha de posible ruptura. Revisamos las componentes horizontal y vertical y actualizamos el cálculo con las nuevas mediciones.
Geodesia aplicada al monitoreo del terreno.
Cómo se logró anticipar el colapso

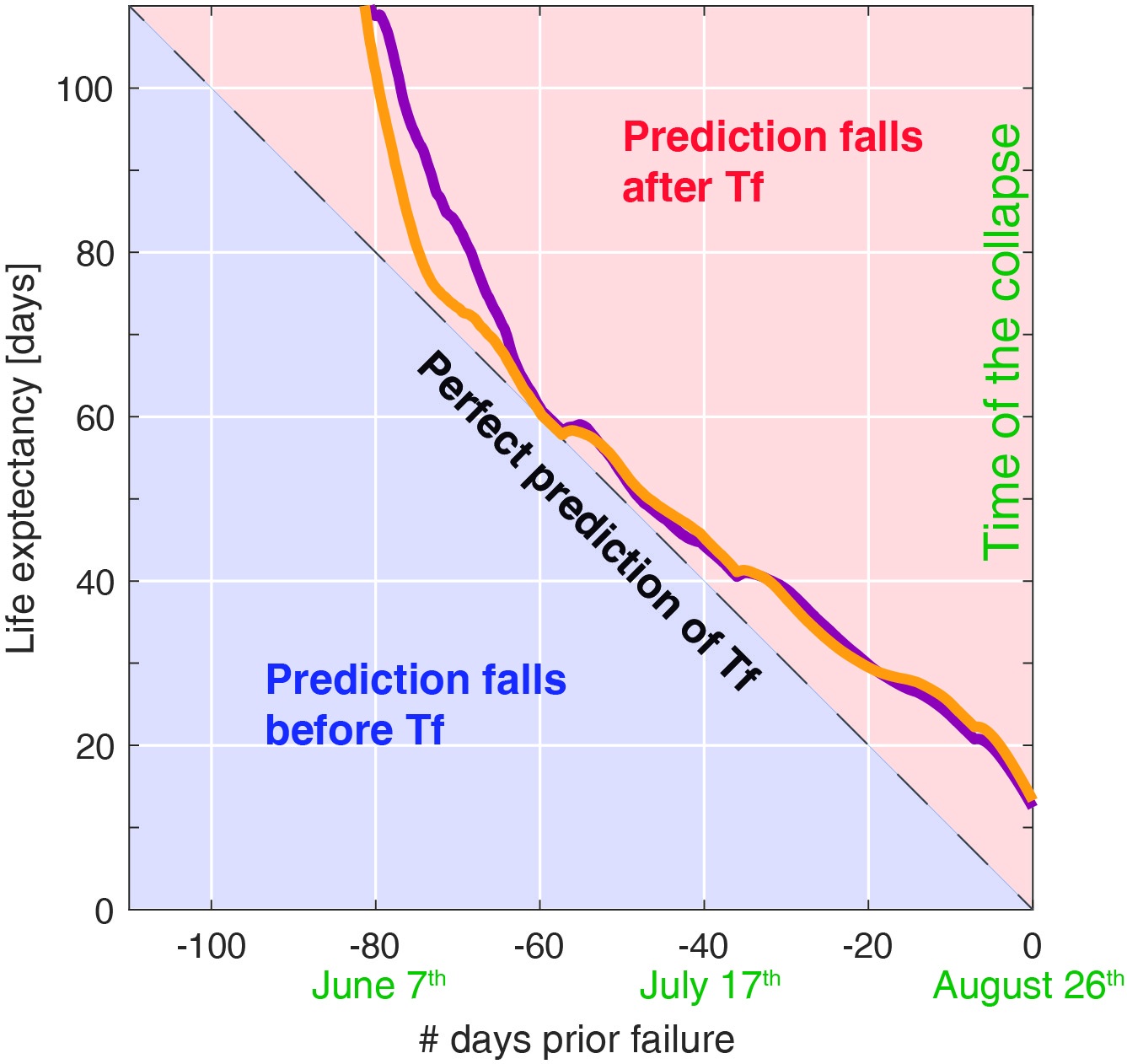

Entre mediados de junio y mediados de julio, las extrapolaciones apuntaban al 28–29 de agosto de 2020. Con las mediciones posteriores, la estimación se desplazó a principios de septiembre. El colapso ocurrió el 26 de agosto: los últimos pronósticos quedaron entre 7 y 15 días después del evento, aproximadamente dos semanas.
El manuscrito describe un ajuste con una ventana de 25 días. La revisión continua de la tendencia fue esencial: durante 2019 también hubo aceleraciones que luego disminuyeron. Por eso una estimación se revisa con nuevos datos y se interpreta junto con la evolución del sitio.

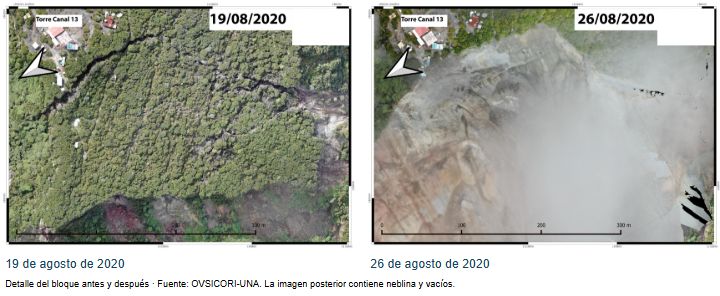

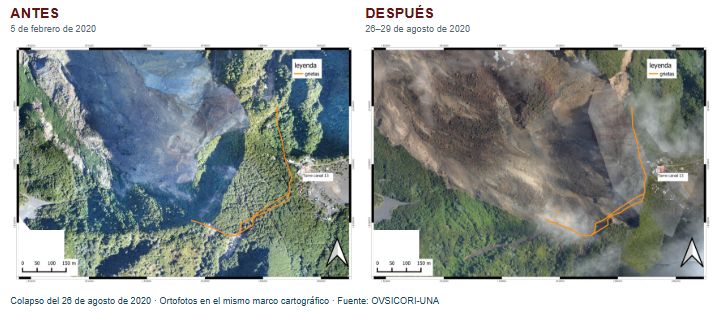

Fotografías y análisis del movimiento

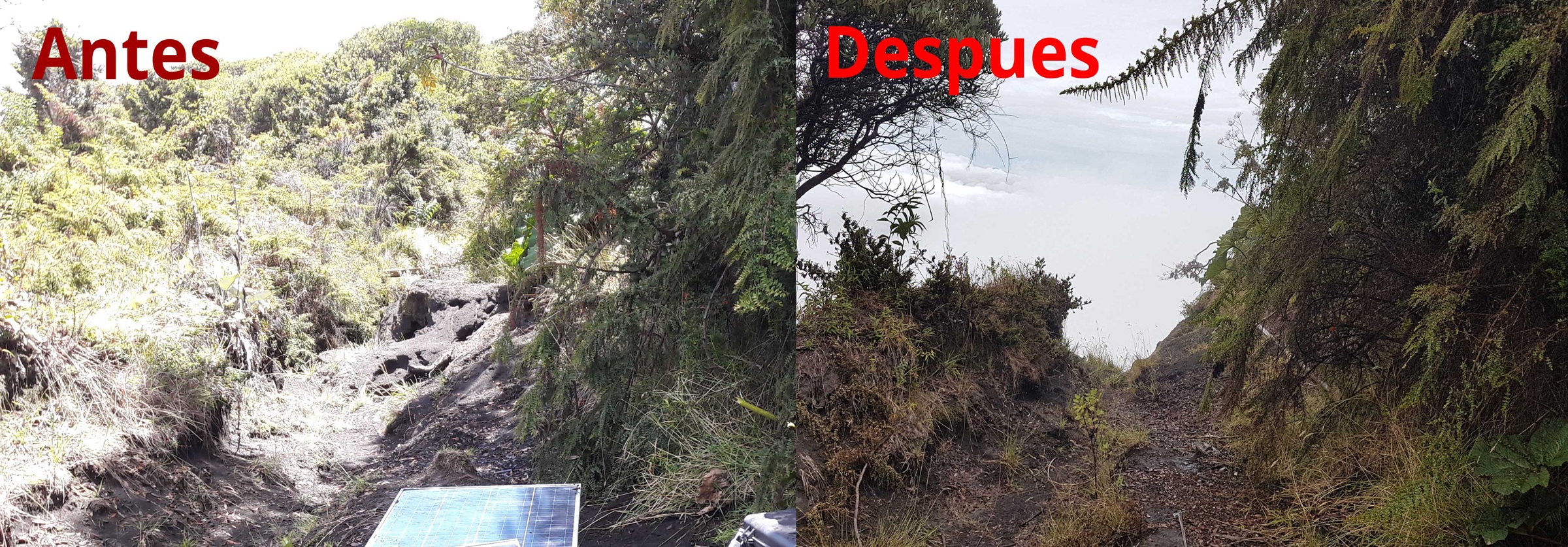

La comparación antes y después muestra el cambio en el lugar de la estación. La antena cayó con el bloque; el receptor, instalado del lado estable, permaneció funcionando.

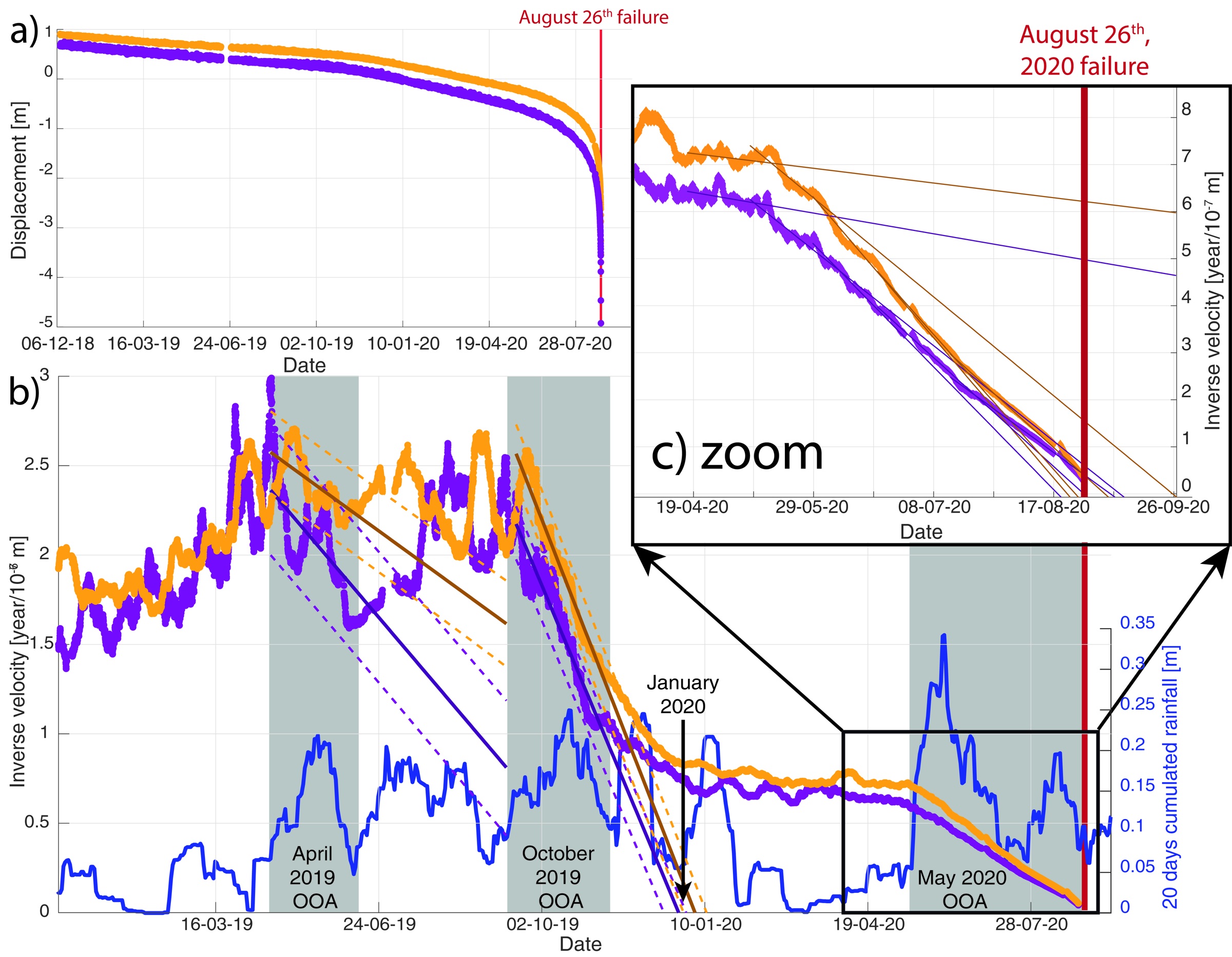

El método de velocidad inversa
Cuando el movimiento acelera y sigue una tendencia adecuada, extrapolar la inversa de la velocidad permite estimar una ventana de posible ruptura. La estimación se actualiza con nuevas mediciones.
En Irazú también hubo aceleraciones que después disminuyeron y no terminaron en un colapso en la fecha estimada. El método requiere seguimiento y no garantiza una fecha exacta ni es aplicable a todos los deslizamientos.

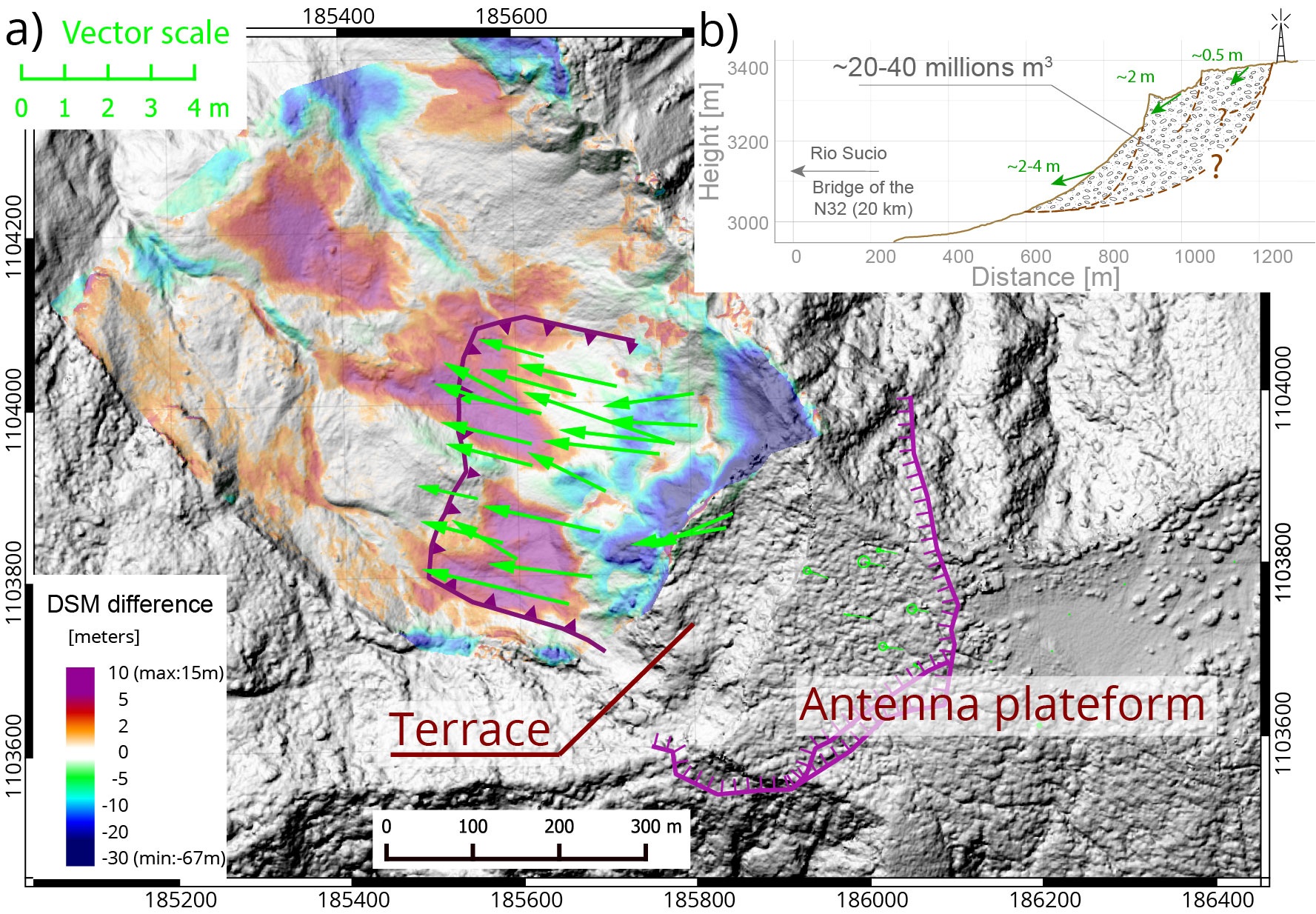

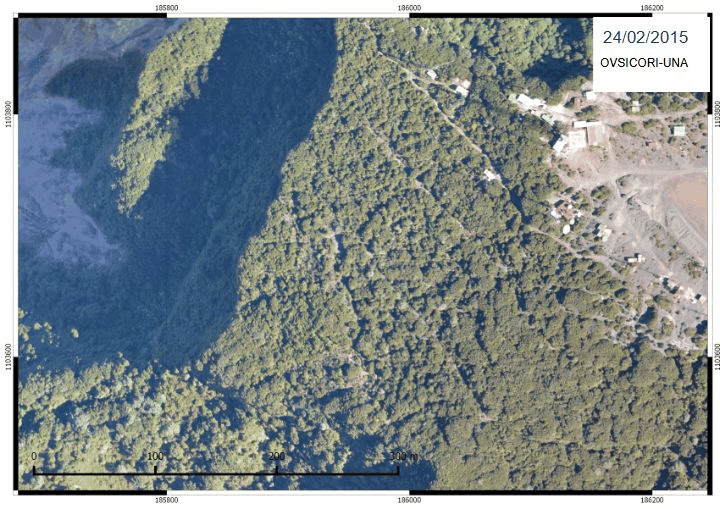

Ver la verificación retrospectiva del pronóstico ↗Ver la comparación de superficies anterior al colapso (2015–febrero de 2020) ↗De la evaluación al seguimiento.
Primero revisamos el sitio y definimos qué necesita medir su equipo. La propuesta separa los equipos, el procesamiento y las prestaciones adicionales, con un precio de instalación y una mensualidad según el número de puntos y el alcance.
Una estación adaptada al sitio
- Receptor y antena GNSS.
- Tarjeta SIM y plan de datos, según cobertura.
- Batería y sistema de alimentación.
- Panel solar y protección de los equipos.
Definimos el anclaje, la autonomía y la referencia estable durante la evaluación.
De los datos al movimiento
- Transferencia y gestión de los datos.
- Cálculo de desplazamientos con un servicio de correcciones y/o una referencia local.
- Control de calidad y análisis de la evolución.
- Visualización de mapas y series de tiempo en la interfaz web.
- Acceso mediante REST API, si se incluye en la propuesta.
Apoyo para la operación
- Instalación con su equipo o por Geodesta.
- Intervenciones y mantenimiento en el sitio.
- Equipos de reserva o sustitución.
- Gestión de seguro de equipos mediante una aseguradora, si se contrata.
Las visitas, la reserva de equipos y el seguro se cotizan según las necesidades del proyecto.
La propuesta técnica y económica detalla lo incluido y las opciones contratadas. El alcance actual no incluye alarmas, avisos automáticos ni servicio de guardia continua.
Consultar condiciones generales del servicio · PDF ↗Alcance y condiciones.
¿Qué precisión y frecuencia tendrá el monitoreo?
El monitoreo puede ser continuo, con resultados actualizados en casi tiempo real. Con una configuración y condiciones adecuadas, puede alcanzar una precisión inferior a un centímetro. La precisión y el intervalo de actualización se comprueban en el sitio y dependen de los equipos, la referencia, el procesamiento y la conectividad.
¿Incluye alarmas o vigilancia continua?
El alcance actual comprende mediciones, procesamiento, acceso a resultados y análisis con la frecuencia acordada. No incluye avisos automáticos de movimiento ni un servicio de guardia continua. La medición puede ser continua sin que una persona supervise los resultados permanentemente.
¿Cuánto cuesta el servicio?
El servicio contempla un precio de instalación y una mensualidad de seguimiento. El importe depende del número de puntos, las condiciones del sitio, la comunicación y el alcance del análisis. Recibirá ambos conceptos desglosados en la propuesta.
Defina el monitoreo que necesita su sitio.
Reserve una asesoría conmigo para revisar su sitio, la infraestructura que necesita vigilar y los movimientos observados. A partir de esa conversación definiremos una propuesta de evaluación y monitoreo.
